マイクロ化学

スタンダードチップ

これからマイクロ化学チップを使った研究を始める方のために、混合・反応用のチップから環境・BIO分析用のチップなどをスタンダードチップとして用意しました。

製品サイズ 70×30×1.4(厚み)mm ホウケイ酸ガラス

  • シングルYタイプ

    1. 主に混合・反応・相合流などの実験用。
      2液を合流させるタイプのチャネル形状です。

      共通仕様
      溝 幅 :100μm
      溝深さ : 40μm
      穴数  :計3(左2 右1)

      (例)錯形成反応
      2つの導入口から異なる物質を導入して、流路内で混合・反応することができます。

      流路が長くなるに伴い背圧が高くなり、より多くの圧力を必要としますので、ある程度の流量を確保したい場合は、流路が短いタイプがお勧めです。
      また、反応時間が長い実験には、流路が長いタイプが適しています。

      • ICC-SY040-050
        ICC-SY040-100
        ICC-SY040-200

        流路サイズ

        ○ ICC-SY040-050
        流路幅0.05mm,深さ0.02mm,
        合流後長さ40mm
        ○ ICC-SY040-100
        流路幅0.1mm,深さ0.04mm,
        合流後長さ40mm
        ○ ICC-SY040-200
        流路幅0.2mm,深さ0.08mm,
        合流後長さ40mm
      • ICC-SY080-050
        ICC-SY080-100
        ICC-SY080-200

        流路サイズ

        ○ ICC-SY080-050
        路幅0.05mm,深さ0.02mm,
        合流後長さ80mm
        ○ ICC-SY080-100
        流路幅0.1mm,深さ0.04mm,
        合流後長さ80mm
        ○ ICC-SY080-200
        流路幅0.2mm,深さ0.08mm,
        合流後長さ80mm
      • ICC-SY120-050
        ICC-SY120-100
        ICC-SY120-200

        流路サイズ

        ○ ICC-SY120-050
        流路幅0.05mm,深さ.02mm,
        合流後長さ120mm
        ○ ICC-SY120-100
        流路幅0.1mm,深さ0.04mm,
        合流後長さ120mm
        ○ ICC-SY120-200
        流路幅0.2mm,深さ0.08mm,
        合流後長さ120mm
      • ICC-SY200-050
        ICC-SY200-100
        ICC-SY200-200

        流路サイズ

        ○ ICC-SY200-050
        流路幅0.05mm,深さ0.02mm,
        合流後長さ200mm
        ○ ICC-SY200-100
        流路幅0.1mm,深さ0.04mm,
        合流後長さ200mm
        ○ ICC-SY200-200
        流路幅0.2mm,深さ0.08mm,
        合流後長さ200mm
      • ICC-SY500-050
        ICC-SY500-100
        ICC-SY500-200

        流路サイズ

        ○ ICC-SY500-050
        流路幅0.05mm,深さ0.02mm,
        合流後長さ500mm
        ○ ICC-SY500-100
        流路幅0.1mm,深さ0.04mm,
        合流後長さ500mm
        ○ ICC-SY500-200
        流路幅0.2mm,深さ0.08mm,
        合流後長さ500mm
      • ICC-SY500MI-050
        ICC-SY500MI-100

        ※混合部が非常に長く、
        且つ蛇行しているため、
        より高いミキシング効果
        が期待できます。

        流路サイズ

        ○ ICC-SY500MI-050
        流路幅0.05mm,深さ0.02mm,
        合流後長さ500mm
        チャネル蛇行タイプ
        ○ ICC-SY500MI-100
        流路幅0.1mm,深さ0.04mm,
        合流後長さ500mm
        チャネル蛇行タイプ

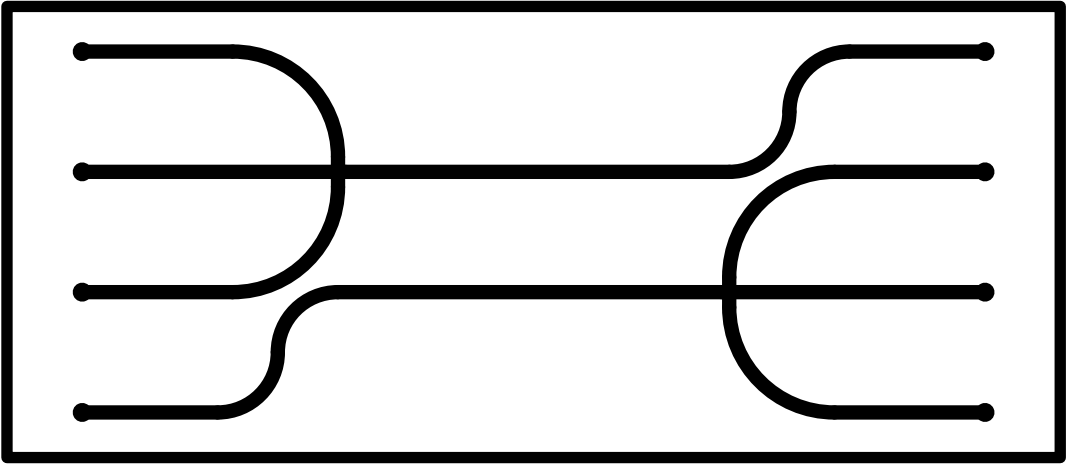

    ダブル Yタイプ

    1. 主に相分離・相合流・濃縮などの実験用。
      2相流を作製したい場合は、流れが安定するガイド付きをお薦めします。

      共通仕様
      溝 幅 :100μm
      溝深さ : 40μm
      穴数  :計4(左2 右2)


      Gタイプ
      溝 幅  :160μm(合流部)
            100μm(その他)
      ガイド部深さ :36~38μm

      (例)溶媒抽出反応
      一方の導入口から錯体の含まれた溶液を、
      他方からは錯体のみを抽出する溶媒を流し溶媒抽出を行います。

      流路が長くなるに伴い背圧が高くなり、より多くの圧力を必要としますので、
      ある程度の流量を確保したい場合は、流路が短いタイプがお勧めです。
      また、反応時間が長い実験には、流路が長いタイプが適しています。

      • ICC-DY020-050
        ICC-DY020-100
        ICC-DY020-200
        ICC-DY020G(ガイド付き)

        流路サイズ

        ○ ICC-DY020-050
        流路幅0.05mm,深さ0.02mm,合流後長さ20mm
        ○ ICC-DY020-100
        流路幅0.1mm,深さ0.04mm,合流後長さ20mm
        ○ ICC-DY020-200
        流路幅0.2mm,深さ0.08mm,合流後長さ20mm
        ○ ICC-DY020G
        底面ガイド付き 合流後長さ20mm
      • ICC-DY080-050
        ICC-DY080-100
        ICC-DY080-200
        ICC-DY080G(ガイド付き)

        流路サイズ

        ○ ICC-DY080-050
        流路幅0.05mm,深さ0.02mm,合流後長さ80mm
        ○ ICC-DY080-100
        流路幅0.1mm,深さ0.04mm,合流後長さ80mm
        ○ ICC-DY080-200
        流路幅0.2mm,深さ0.08mm,合流後長さ80mm
        ○ ICC-DY080G
        底面ガイド付き 合流後長さ80mm
      • ICC-DY120-050
        ICC-DY120-100
        ICC-DY120-200
        ICC-DY120G(ガイド付き)

        流路サイズ

        ○ ICC-DY120-050
        流路幅0.05mm,深さ0.02mm,合流後長さ120mm
        ○ ICC-DY120-100
        流路幅0.1mm,深さ0.04mm,合流後長さ120mm
        ○ ICC-DY120-200
        流路幅0.2mm,深さ0.08mm,合流後長さ120mm
        ○ ICC-DY120G
        底面ガイド付き 合流後長さ120mm
      • ICC-DY200-050
        ICC-DY200-100
        ICC-DY200-200

        流路サイズ

        ○ ICC-DY200-050
        流路幅0.05mm,深さ0.02mm,合流後長さ200mm
        ○ ICC-DY200-100
        流路幅0.1mm,深さ0.04mm,合流後長さ200mm
        ○ ICC-DY200-200
        流路幅0.2mm,深さ0.08mm,合流後長さ200mm

        ※この商品にはガイド付きはありません

    I タイプ(2ライン)

    1. 直線流路タイプ。
      細胞培養後、刺激物などに対する反応を顕微鏡で観察する場合にお薦めです。

      • ICC-DI060-050
        ICC-DI060-100
        ICC-DI060-200

        流路サイズ

        ○ ICC-DI060-050
        流路幅0.05mm,深さ0.02mm,長さ60mm
        ○ ICC-DI060-100
        流路幅0.1mm,深さ0.04mm,長さ60mm
        ○ ICC-DI060-200
        流路幅0.2mm,深さ0.08mm,長さ60mm

    シングルY ダム付(2ライン)

    1. ビーズを使った抗原抗体反応などの実験用。
      合流部にせき止め構造があります。
      (せき止め構造につきましてはカスタムメイドチップの項をご覧ください)

      • ICC-2CSK

        溝 幅 :210μm
        溝深さ :100μm
        ダム開口部高さ :10~20μm
        穴数  :計6(左3 右3)

    シングルY 二段反応用チャネル付

    1. 2液を合流させた後、さらに3液目を導入することができます。合成・相分離・溶媒抽出や複雑な反応の実験用。

      • ICC-KG01-050
        ICC-KG01-100
        ICC-KG01-200

        溝 幅  :100μm
        溝深さ  :40μm

        合流後長さ
        水色部分 :276mm
         (3液目合流点まで)
        緑色部分 :124mm
         (3液目合流後)

        流路サイズ

        ○ ICC-KG01-050
        二段反応用チャネル付 幅0.1mm,深さ0.04mm
        ○ ICC-KG01-100
        二段反応用チャネル付 幅0.05mm,深さ0.02mm
        ○ ICC-KG01-200
        二段反応用チャネル付 幅0.2mm,深さ0.08mm

    十字(合流部絞り付き)

    1. 液滴作製用等の研究用

      • ICC-DR35

        合流部絞り付
        溝 幅  :260μm
        溝深さ  :30μm
        穴数  :計8
